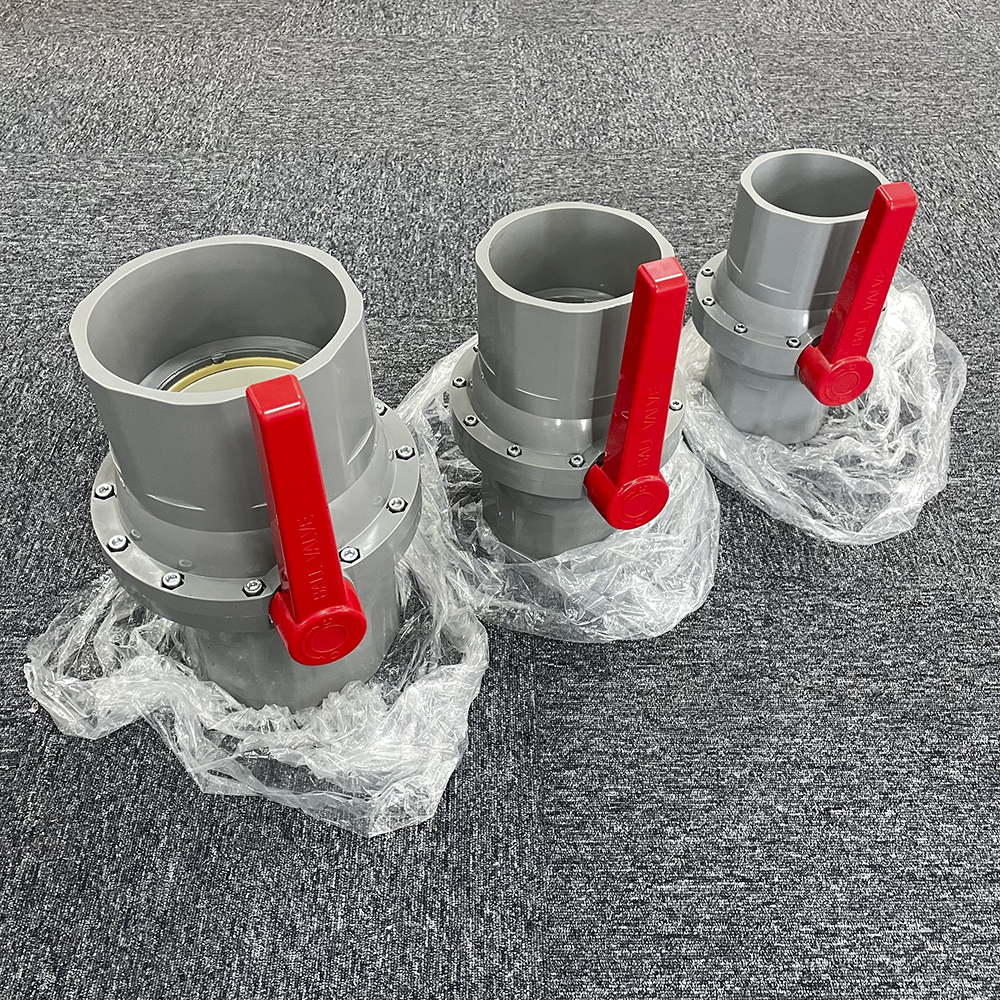

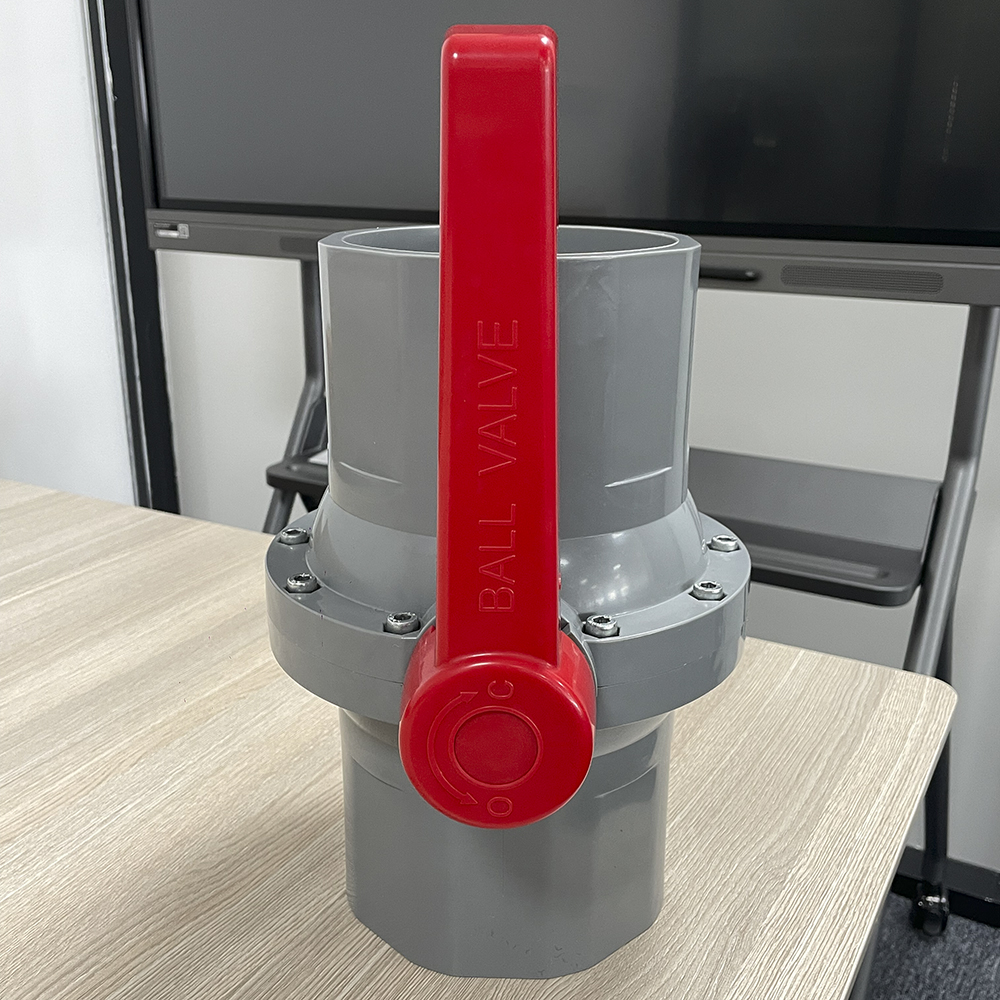

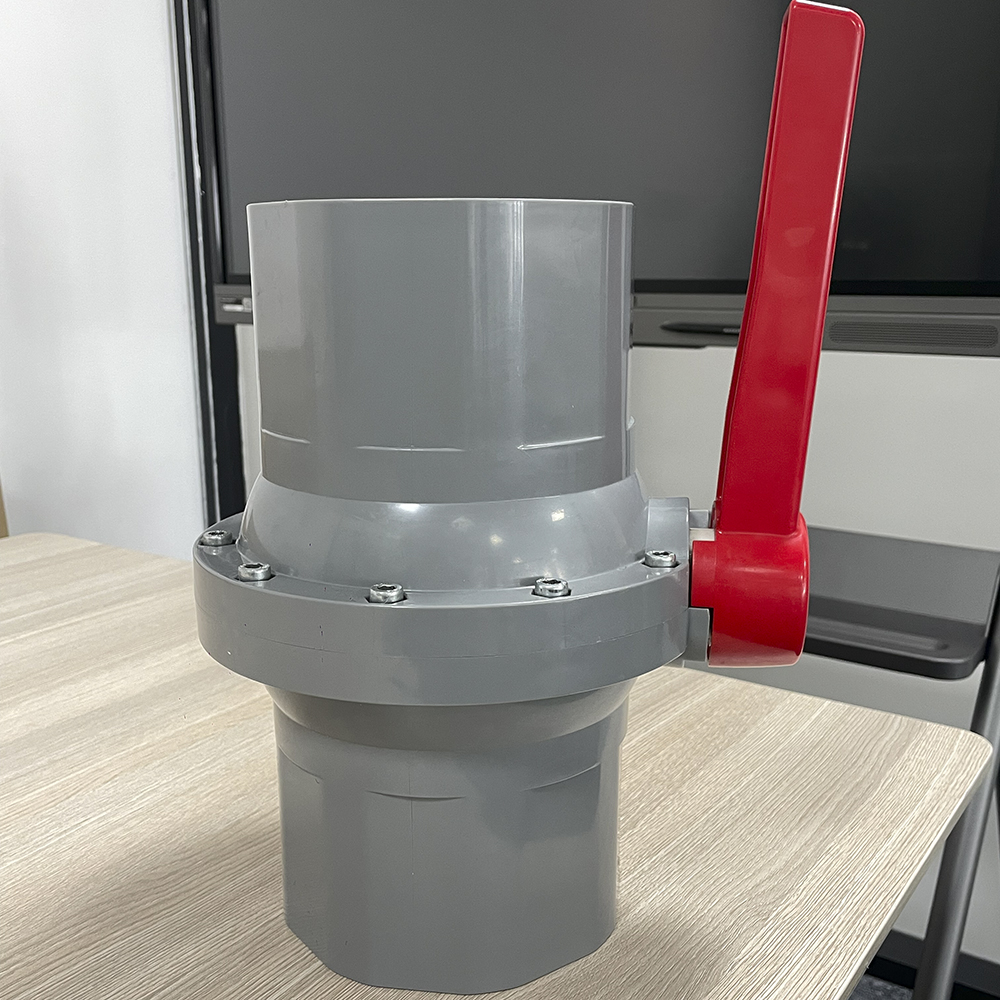

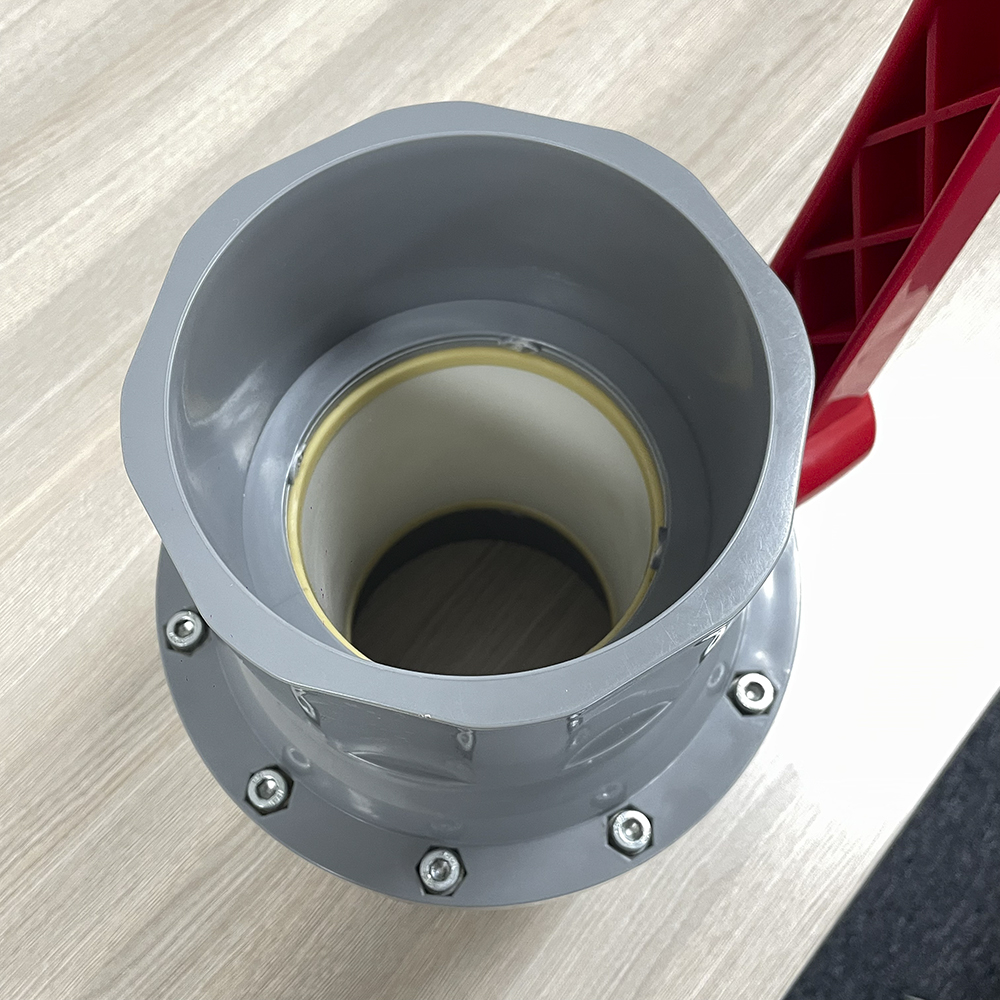

ОЕМ со висок квалитет 140 мм 160 мм 168 мм 200 мм топчест вентил со голема големина UPVC од нерѓосувачки челик за проект DN200

ОЕМ со висок квалитет 140 мм 160 мм 168 мм 200 мм топчест вентил UPVC од не'рѓосувачки челик со голема големина за Избрана слика на проектот DN200

Краток опис:

Топчест вентил
1. Меки бои и компактен дизајн
2.Операција за протекување;
3. Светлината и краевите за спојување прават лесна инсталација
4. Економски како поевтини транспортни трошоци и долг работен век
5. Добро и висок квалитет на контрола
6.Еколошки, нетоксичен
7. Отпорност на атмосферски влијанија и абразија и одлична хемиска отпорност
8. Широко се користи во зградата, наводнувањето, индустријата и базенот
9. Мала нарачка прифатлива
10. Дизајнот и логото на клиентите се добредојдени

Големина:140 мм 160 мм 168 мм 200 мм

Заеднички крај:ASTM BS DIN ISO JIS

Работен притисок:PN16

Испратете ни е-пошта

Детали за производот

Најчесто поставувани прашања

Ознаки на производи

Легенда и физичка карта

singleproducimg

Компонентен материјал

спецификација на материјалот

БР.	Дел	Материјал	Количина
1	ТЕЛО	UPVC, CPVC	1
2	СТЕМ О-Прстен	EPDM, FPM(NBR)	1
3	СТЕБЛО	UPVC, CPVC	1
4	ТОПКА	UPVC, CPVC	1
5	ПЕЧАТ НА СЕДИШТА	TPE, TPVC, TPO	2
6	CAP	ПВЦ, ABS	1

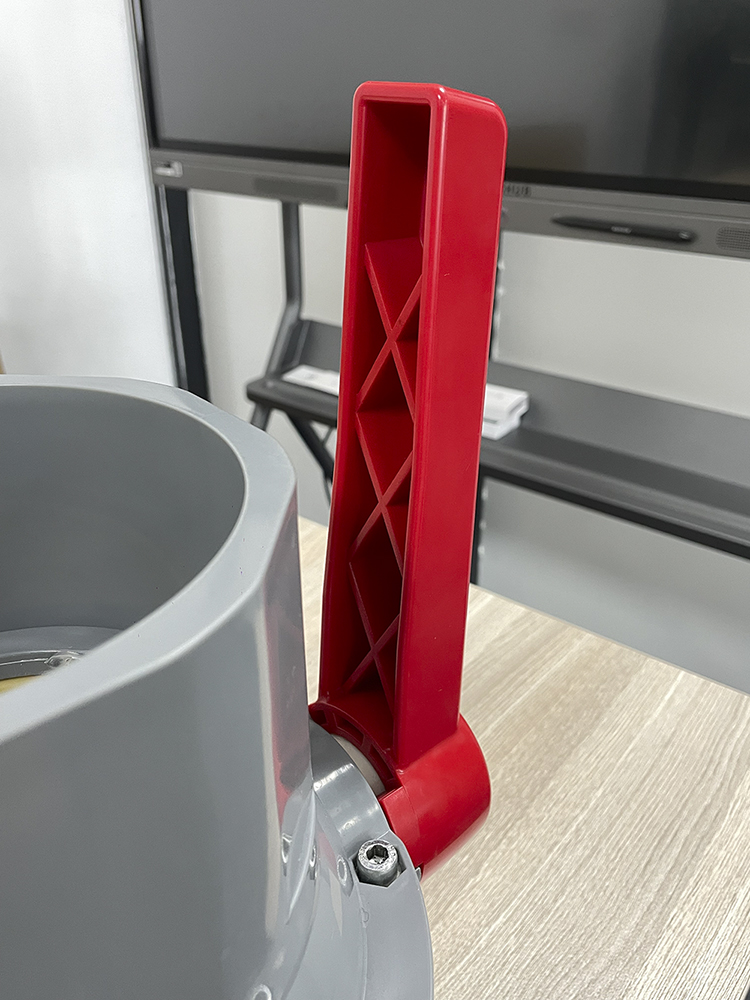

7	РАЧКА	ПВЦ, ABS	1

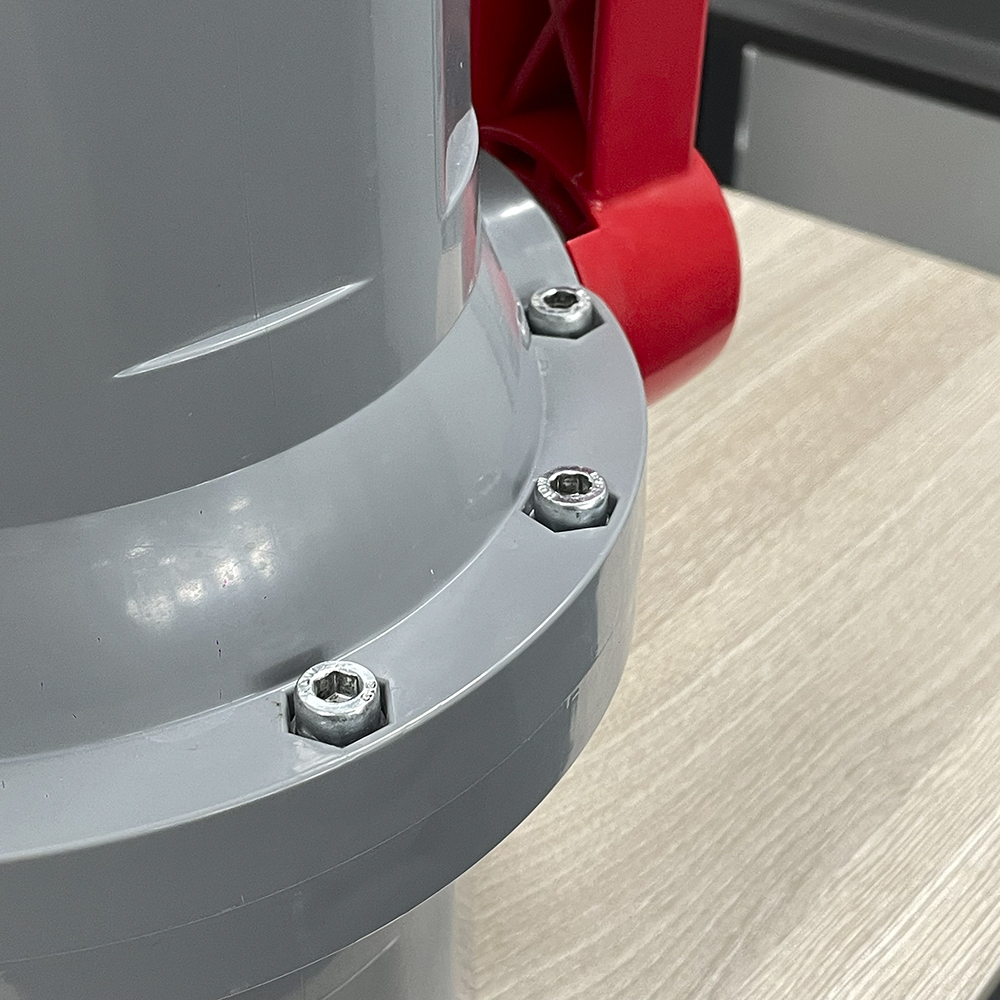

8	ЗАВРТУВАЊЕ	SS304, ЧЕЛИК	1

Табела за споредба на параметрите на големината на моделот

ДИМЕНЗИЈА												Единица
МОДЕЛ	DN		15	20	25	32	40	50	65	80	100
	ГОЛЕМИНА		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	Инч
	thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	thd./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38,43	48,46	60,56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31,67	37,57	47,54	59,44	75,87	88,83	113,98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26,87	33,65	42,42	48,56	60,63	73,38	89,31	114,76	mm
		d2	21.23	26,57	33,27	42.04	48.11	60,17	72,85	88.7	114.07	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37,5	44	52	60	74	93	110	135	mm
